(alliages légers)

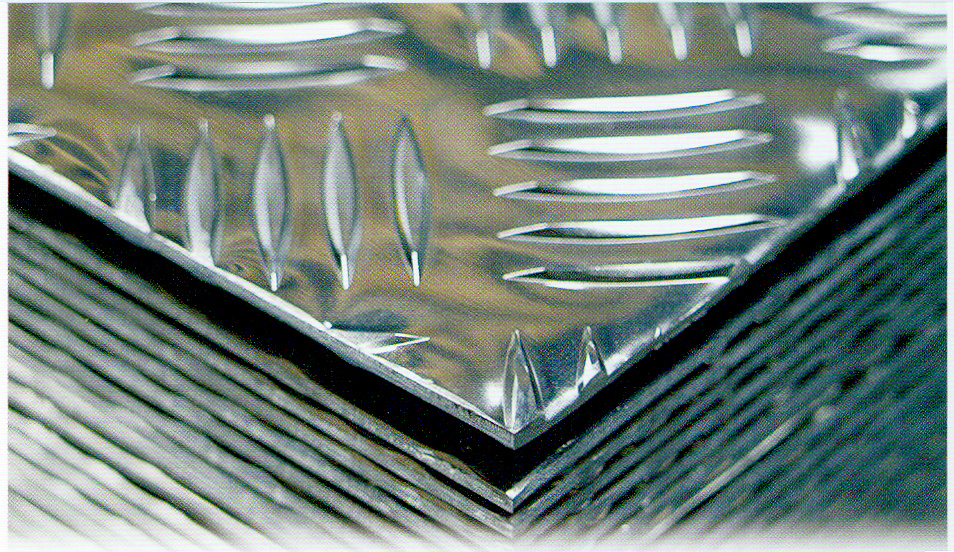

Tôles damier 5754 – H111
Epaisseur Hauteurs formats poids de la Epaisseur Hauteurs formats poids de la
Totales grains en tôle en kg totales des grains en mm tôles en kg
En mm d’orge mm densité 2.7 en mm d’orge densité 2.7
En mm en mm
2.0 0.5 2000x1000 9.000 4.4 1.4 2000x1000 28.000
2.0 0.5 2000x1000 14.000 4.4 1.4 2000x1000 34.000
2.0 0.5 2000x1000 17.000 4.4 1.4 2000x1000 26.500
3.2 1.2 2000x1000 13.000 4.4 1.4 2000x1000 32.000
3.2 1.2 2000x1000 20.000 4.4 1.4 2000x1000 38.000
3.2 1.2 2000x1000 24.000 5.4 1.4 2000x1000 23.000
3.2 1.2 2000x1000 19.250 5.4 1.4 2000x1000 36.000
3.2 1.2 2000x1000 23.000 5.4 1.4 2000x1000 43.000
3.2 1.2 2000x1000 27.000 7.0 1.5 2000x1000 31.000
4.4 1.4 2000x1000 18.000 7.0 1.5 2000x1000 48.000
Autres format sur demande
Ep. Toiles Charge maximum en kg/m² appuyée sur les quatre côtés
Totale (e) en Portées en mm
(E) en mm
mm 100 200 300 400 500 600 700 800 900 1000
X X X X X X X X X X
1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
2.0 1.5 843 105 32 14 8 5 (4) (3.4) (3) -
3.2 2.0 2000 250 76 34 20 (13) (10) (8.0) (7) -
4.4 3.0 6750 843 257 117 68 46 (35) (27.0) (27) -
5.5 4.0 16000 2000 610 277 161 110 83 (66) (57) 5
7.0 5.5 (41500) (5187) (1582) 720 (418) 286 217 (171) (150) 13
. .
Flèche maximum : 1/200 de la portée
